Koła metryczne HTD pod tuleję Taper Lock
HTD® 5M-15 - (dla pasa o szerokości 15mm)
HTD® 8M-20 - (dla pasa o szerokości 20mm)
HTD® 8M-30 - (dla pasa o szerokości 30mm)
HTD® 8M-50 - (dla pasa o szerokości 50mm)
HTD® 8M-85 - (dla pasa o szerokości 85mm)
HTD® 14M-40 - (dla pasa o szerokości 40mm)
HTD® 14M-55 - (dla pasa o szerokości 55mm)
HTD® 14M-85 - (dla pasa o szerokości 85mm)
HTD® 14M-115 - (dla pasa o szerokości 115mm)
HTD® 14M-170 - (dla pasa o szerokości 170mm)
HTD® 5M-15 pod pasek o szerokości 15mm

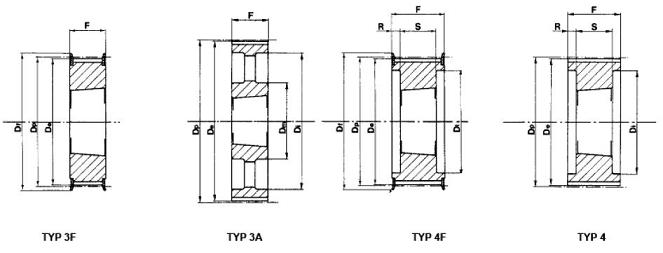

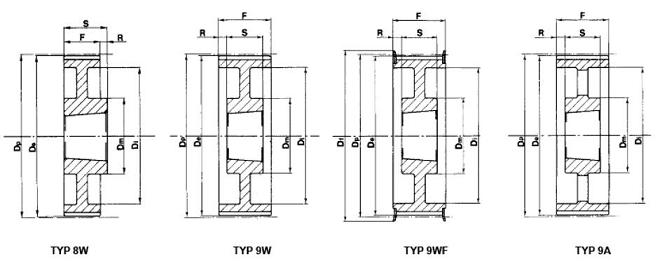

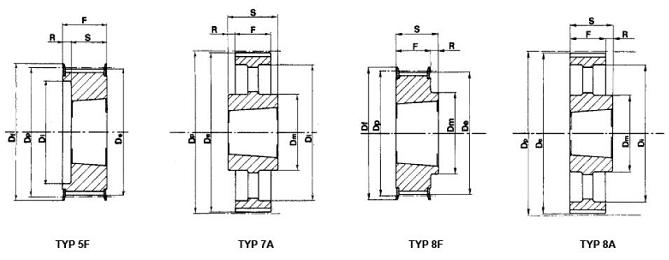

Symbol | Typ | Tuleja | Otwór max | Dp | De | Df | Dm | Dl | F | S | R | Waga [kg] |
034-5M-015 | 3F | 1008 | 25 | 54,11 | 52,97 | 57 | 22 | 22 | ||||
036-5M-015 | 3F | 1108 | 25 | 57,3 | 56,15 | 60 | 22 | 22 | ||||
038-5M-015 | 3F | 1108 | 25 | 60,48 | 59,34 | 66 | 22 | 22 | ||||
040-5M-015 | 3F | 1108 | 25 | 63,66 | 62,52 | 70 | 22 | 22 | ||||
044-5M-015 | 3F | 1108 | 25 | 70,03 | 68,89 | 75 | 22 | 22 | ||||
048-5M-015 | 8F | 1210 | 32 | 76,39 | 75,25 | 83 | 59 | 22 | 25 | 3 | ||
056-5M-015 | 8F | 1210 | 32 | 89,13 | 87,98 | 93 | 70 | 22 | 25 | 3 | ||
064-5M-015 | 8F | 1210 | 32 | 101,86 | 100,72 | 106 | 80 | 22 | 25 | 3 | ||
072-5M-015 | 8A | 1610 | 42 | 114,59 | 113,45 | 92 | 22 | 25 | 3 | |||
080-5M-015 | 8A | 1610 | 42 | 127,32 | 126,18 | 92 | 22 | 25 | 3 | |||
090-5M-015 | 8A | 1610 | 42 | 143,24 | 142,1 | 92 | 22 | 25 | 3 | |||
112-5M-015 | 8A | 2012 | 50 | 178,25 | 177,11 | 110 | 20 | 32 | 12 | |||
136-5M-015 | 7A | 2012 | 50 | 216,45 | 215,31 | 110 | 199 | 20 | 32 | 6 |
HTD® 8M-20 pod pasek o szerokości 20mm
Symbol | Typ | Tuleja | Otwór max | Dp | De | Df | Dm | Dl | F | S | R | Waga [kg] |
022-8M-20 | 5F | 1108 | 25 | 56,02 | 54,65 | 60 | 37 | 28 | 22 | 6 | 0,26 | |
024-8M-20 | 5F | 1108 | 25 | 61,12 | 59,75 | 66 | 44 | 28 | 22 | 6 | 0,3 | |
026-8M-20 | 5F | 1108 | 25 | 66,21 | 64,84 | 70 | 45 | 28 | 22 | 6 | 0,36 | |
028-8M-20 | 5F | 1108 | 25 | 71,3 | 70,08 | 75 | 50 | 28 | 22 | 6 | 0,44 | |
030-8M-20 | 5F | 1108 | 25 | 76,39 | 75,13 | 83 | 58 | 28 | 22 | 6 | 0,53 | |
032-8M-20 | 5F | 1610 | 42 | 81,49 | 80,16 | 87 | 63 | 28 | 25 | 3 | 0,42 | |
034-8M-20 | 5F | 1610 | 42 | 86,58 | 85,22 | 91 | 64 | 28 | 25 | 3 | 0,55 | |
036-8M-20 | 5F | 1610 | 42 | 91,67 | 90,3 | 97 | 68 | 28 | 25 | 3 | 0,68 | |
038-8M-20 | 5F | 1610 | 42 | 96,77 | 95,39 | 102 | 72 | 28 | 25 | 3 | 0,8 | |
040-8M-20 | 5F | 1610 | 42 | 101,86 | 100,49 | 106 | 76 | 28 | 25 | 3 | 1 | |
044-8M-20 | 8F | 2012 | 50 | 112,05 | 110,67 | 120 | 93 | 28 | 32 | 4 | 1,2 | |
048-8M-20 | 8F | 2012 | 50 | 122,23 | 120,86 | 128 | 96 | 28 | 32 | 4 | 1,6 | |
056-8M-20 | 8F | 2012 | 50 | 142,6 | 141,23 | 150 | 110 | 28 | 32 | 4 | 2,4 | |
064-8M-20 | 9WF | 2012 | 50 | 162,97 | 161,6 | 168 | 110 | 137 | 28 | 32 | 4 | 2,7 |
072-8M-20 | 9WF | 2012 | 50 | 183,35 | 181,97 | 192 | 110 | 158 | 28 | 32 | 4 | 3,3 |
080-8M-20 | 8W | 2012 | 50 | 203,72 | 202,35 | 110 | 180 | 28 | 32 | 4 | 3,5 | |
090-8M-20 | 8A | 2012 | 50 | 229,18 | 227,81 | 110 | 204 | 28 | 32 | 4 | 3,65 | |
144-8M-20 | 8A | 2517 | 60 | 366,69 | 365,32 | 125 | 336 | 28 | 32 | 4 | 4,8 |
HTD® 8M-30 pod pasek o szerokości 30mm
Symbol | Typ | Tuleja | Otwór max | Dp | De | Df | Dm | Dl | F | S | R | Waga [kg] |
022-8M-30 | 5F | 1108 | 25 | 56,02 | 54,65 | 60 | 37 | 38 | 22 | 16 | 0,31 | |
024-8M-30 | 5F | 1108 | 25 | 61,12 | 59,75 | 66 | 44 | 38 | 22 | 16 | 0,38 | |
026-8M-30 | 5F | 1108 | 25 | 66,21 | 64,84 | 70 | 44 | 38 | 22 | 16 | 0,45 | |
028-8M-30 | 5F | 1210 | 32 | 71,3 | 70,08 | 75 | 50 | 38 | 25 | 13 | 0,5 | |
030-8M-30 | 3F | 1615 | 42 | 76,39 | 75,13 | 83 | 38 | 38 | 0,55 | |||
032-8M-30 | 3F | 1615 | 42 | 81,49 | 80,16 | 87 | 38 | 38 | 0,59 | |||
034-8M-30 | 3F | 1615 | 42 | 86,58 | 85,22 | 91 | 38 | 38 | 0,77 | |||
036-8M-30 | 3F | 1615 | 42 | 91,67 | 90,3 | 97 | 38 | 38 | 0,96 | |||
038-8M-30 | 3F | 1615 | 42 | 96,77 | 95,39 | 102 | 38 | 38 | 1,15 | |||
040-8M-30 | 3F | 1615 | 42 | 101,86 | 100,49 | 106 | 38 | 38 | 1,34 | |||
044-8M-30 | 4F | 2012 | 50 | 112,05 | 110,67 | 120 | 86 | 38 | 32 | 3 | 1,33 | |
048-8M-30 | 4F | 2012 | 50 | 122,23 | 120,86 | 128 | 90 | 38 | 32 | 3 | 1,78 | |
056-8M-30 | 4F | 2012 | 50 | 142,6 | 141,23 | 150 | 110 | 38 | 32 | 3 | 3,76 | |
064-8M-30 | 8F | 2517 | 60 | 162,97 | 161,6 | 168 | 125 | 38 | 45 | 7 | 4,2 | |
072-8M-30 | 9WF | 2517 | 60 | 183,35 | 181,97 | 125 | 158 | 38 | 45 | 7 | 4,3 | |
080-8M-30 | 8W | 2517 | 60 | 203,72 | 202,35 | 125 | 180 | 38 | 45 | 7 | 4,6 | |
090-8M-30 | 8A | 2517 | 60 | 229,18 | 227,81 | 125 | 204 | 38 | 45 | 7 | 5 | |
112-8M-30 | 8A | 2517 | 60 | 285,21 | 283,83 | 125 | 254 | 38 | 45 | 7 | 6,2 | |
144-8M-30 | 8A | 2517 | 60 | 366,69 | 365,32 | 125 | 336 | 38 | 45 | 7 | 9 |
